电机绕组挂漆量不足是怎么“杀死”一台电机的

电机绕组在浸烘过程中，如果挂漆量不足，会导致多方面性能的下降：

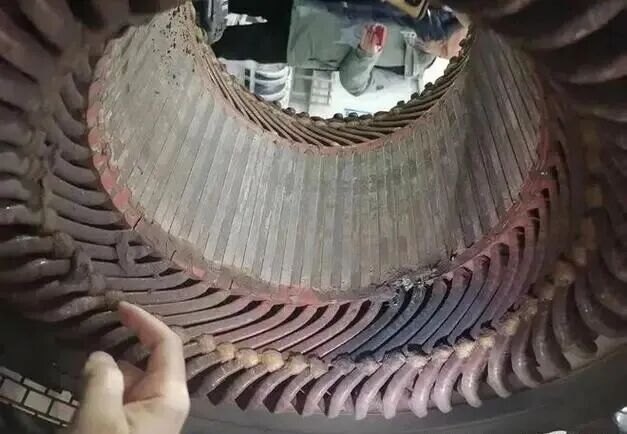

绝缘性能劣化

绝缘漆的核心作用之一是填充绕组间的空隙，形成均匀致密的绝缘层。如果挂漆量不足，绕组内部会残留空气或潮气，导致绝缘电阻下降，局部放电现象加剧。对于高压电机而言，这一问题尤为突出，可能引发绕组击穿，甚至导致电机烧毁。

散热能力下降

绝缘漆不仅提供电气绝缘，还作为导热介质，将绕组产生的热量传递到铁芯和机壳。如果漆膜未能充分填充空隙，绕组的导热路径会受阻，热阻增大，导致电机温升过高。长期高温运行会加速绝缘材料老化，形成恶性循环。

机械强度不足

浸烘工艺的目标是将散乱的导线粘结为一个坚固的整体。如果挂漆量不足，绕组在电磁力、离心力和振动作用下容易发生松动，导致绝缘磨损、匝间短路等问题。特别是在频繁启停或负载波动较大的工况下，绕组的机械稳定性至关重要。

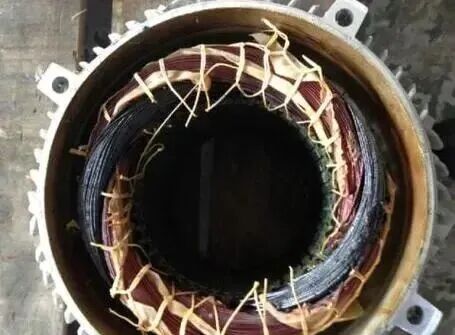

在实际生产中，挂漆量不足的问题往往源于材料、设备与工艺的多方面因素：

绝缘漆粘度的控制不当

漆的粘度是影响浸漆效果的关键参数。漆过稀时，漆基含量低，难以形成有效漆膜；漆过稠时，漆液难以渗透到绕组深处，尤其是铁芯槽底和层间缝隙。许多企业虽然引入了VPI（真空压力浸漆）设备，但对漆粘度的动态监控不足，导致浸漆效果不稳定。

浸烘工艺参数不合理

● 预烘不充分：浸漆前若未彻底清除绕组内的潮气和空气，会阻碍漆液渗透。

● 烘干温度与时间不匹配：温度过低时，漆液未充分固化即流失；温度过高时，漆膜表面快速硬化，内部溶剂难以挥发，形成“外干内湿”的结构。

● 固化时间不足：部分企业为追求效率，缩短烘干时间，导致漆膜固化不完全，机械强度不足。

设备与操作问题

传统的烘干设备中，绕组处于静止状态，漆液在重力作用下向下流动，导致上下部分漆膜厚度不均。此外，浸漆设备的真空度、压力保持时间等参数若未定期校准，也会直接影响浸漆效果。

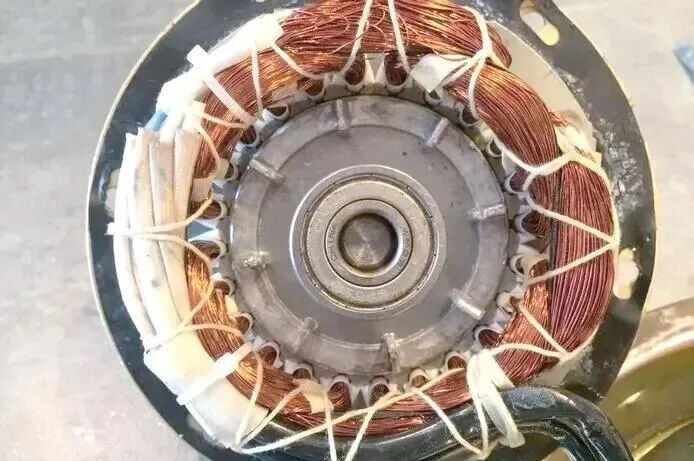

要确保绕组挂漆量充足且分布均匀，需从材料、设备、工艺三方面入手：

材料管理

建立严格的漆粘度监测制度，根据环境温湿度调整稀释比例，确保漆液流动性与渗透性的平衡。

选用兼容性好的绝缘漆，避免与电磁线、槽绝缘等材料发生化学反应。

工艺优化

○ 强化预烘环节：通过阶梯式升温，确保绕组内部潮气充分逸出。

○ 推行旋转烘干工艺：在烘干过程中使绕组缓慢旋转，利用离心力使漆液均匀分布，避免局部积漆或缺漆。

○ 制定科学的固化曲线：根据绝缘漆的固化特性，设置合理的升温、保温和降温阶段，确保漆膜内外同步固化。

设备升级与过程控制

定期对VPI设备的真空系统、压力罐和管路进行密封性检测，确保工艺稳定性。

引入自动化控制系统，实时监控浸漆时间、真空度、压力值等参数，减少人为操作误差。

对每批次绕组的挂漆量进行抽样检测，结合电气性能测试，形成闭环质量控制。

某高压电机生产企业曾因绕组挂漆量不足导致产品批量返工。通过分析发现，问题主要源于绝缘漆粘度控制不严和烘干工艺落后。该企业采取了以下改进措施：

1、引入在线粘度计，每班次检测漆液状态并及时调整；

2、将传统的静态烘干改为旋转烘干，使绕组挂漆均匀性提升30%以上；

3、建立浸烘工艺数据库，通过大数据分析优化工艺参数。

4、改进后，电机绕组的平均挂漆量显著增加，故障率下降45%，产品寿命大幅提升。

电机绕组的绝缘处理虽是一个传统工艺，但其技术内涵与管理要求却不容小觑。挂漆量不足不仅是工艺问题，更反映了企业对质量控制的系统性认知不足。唯有将材料、设备、工艺与管理深度融合，才能真正实现电机绕组绝缘处理的“饱和填充”，为电机的可靠运行奠定坚实基础。在电机技术日益成熟的今天，细节决定品质，工艺成就卓越。
