电机绕组为什么要浸漆呢，工艺流程有哪些？

电机浸漆是指将电机部件，特别是线圈和其他关键部件，浸入特定的绝缘漆料中，以提高其绝缘性能和耐用性。这个工艺旨在在电机内部和外部形成一层均匀的绝缘层，以防止电机在运行过程中发生漏电、短路或其他电气故障。

电机浸漆是为了提高电机的绝缘性能以及耐用性。这一工艺是电机制造过程中不可或缺的一部分，其主要目的是形成均匀且牢固的绝缘层，保护电机内部部件免受外界因素的侵蚀和损害。以下是电机浸漆的几个关键原因：

1.提高绝缘性能：电机作为重要的电气设备，其绝缘性能直接关系到设备的安全运行。通过浸漆工艺，可以在电机的线圈和其他关键部件表面形成一层均匀的绝缘层，有效防止漏电和短路等电气故障。

2.防止湿气和污染物侵入：电机在使用过程中可能会暴露在潮湿的环境中，或者受到灰尘、化学物质等污染物的影响。浸漆工艺可以形成一层密封的保护层，防止湿气和污染物进入电机内部，从而延长电机的使用寿命。

3.提高耐热性能：一些特殊的绝缘漆料具有良好的耐热性能，可以在高温环境下保持稳定。通过浸漆工艺，可以增加电机的耐热性能，使其适用于高温工作环境，例如工业生产线和炎热的工厂场所。

4.提高机械强度：适当的绝缘涂层可以提高电机部件的机械强度，增加其抗震性能和抗振动能力，从而减少因外力引起的损坏和故障。

电机浸漆工艺是电机制造过程中关键的一部分，它涉及一系列步骤和流程，确保电机的绝缘性能和耐用性。下面是电机浸漆工艺的一般流程：

准备工作：

准备电机部件，包括定子、转子、线圈等。

清洁电机部件表面，确保无灰尘和油污。

确保工作区域整洁，以减少杂质对涂层的影响。

预处理：

对电机部件进行预处理，如烘烤或除尘，确保表面干燥和清洁。

检查电机部件的表面质量，修复可能存在的缺陷或损伤。

涂料准备：

准备绝缘漆料，确保其质量和性能符合相关标准要求。

搅拌涂料以确保其中的成分均匀混合，以获得均一的涂层效果。

浸漆：

将电机部件浸入涂料槽中，确保涂料均匀覆盖整个表面。

控制浸漆时间和速度，以确保涂料的厚度和均匀性符合要求。

滴干：

使浸漆的电机部件自然滴干或者通过加热烘干，确保涂料在表面形成均匀的绝缘膜。

防止滴干过程中的涂料污染或受到外界杂质的影响。

固化：

将滴干后的电机部件放置在特定的温度环境中进行固化处理。

控制固化时间和温度，确保涂料充分固化形成牢固的绝缘层。

质量检验：

对浸漆完成的电机部件进行质量检验，包括绝缘性能测试和外观质量检查。

确保涂层的厚度、均匀性和绝缘性能符合规范要求。

1、浇浸

修理单台电动机时绕组浸漆可实行浇浸。浇浸时，将定子垂直置于滴漆盘上，绕组一端向上，用漆壶或漆刷往绕组上端部浇漆。待绕组缝隙灌满漆液并开始从另一端缝隙渗出来，便将定子翻转，浇另一端绕组。直至浇透为止。零星修理小型电动机时，采用此法可减少绝缘漆的浪费。

2、滴浸

这种方法适用于中小型电动机的浸漆处理。缺乏专用设备的单位可采用手工滴漆工艺。下面介绍一种对小型电动机绕组进行浸漆处理常用的滴漆工艺。

①配方。6101环氧树脂（质量比）、桐油顺丁烯二酸酐50%，现配现用。

②预热。在绕组内通电加热4min左右，温度控制在100～115℃之间（用点温度计测量），或者将绕组置于干燥炉内加热约0.5h。

③滴浸。将电动机定子垂直置于漆盘上，当电动机温度降为60～70℃时开始手工滴漆，10min后，将定子翻转，滴浸绕组另一端，直至浇透为止。

④固化。滴浸后，绕组通电固化，绕组温度保持100～150℃；测量绝缘电阻值合格（20MΩ）为止，或者将绕组置于干燥炉内加热，温度同上，时间约2h（视电动机大小而定），绝缘电阻超过1.5MΩ时出炉。

3、滚漆

这种方法适用于转子或电枢绕组的浸漆处理。滚漆时，往漆槽内倒入绝缘漆，将转子置于漆槽内，漆面应浸没转子绕组200mm以上。如果漆槽太浅，转子绕组浸上漆的面积小，则应多次滚动转子，或者一边滚动转子一边用刷子刷漆。通常滚动3～5次，就可使绝缘漆浸透绝缘。

4、沉浸

批量修理中小型电动机时，绕组浸漆可实行沉浸。沉浸时，先往漆罐中装入适量绝缘漆，然后吊入电动机定子，使漆液淹没定子200mm以上。待漆液浸透绕组和绝缘纸的所有缝隙，便将定子吊起滴漆。浸漆时若加0.3～0.5MPa压力。则效果更好。

5、真空压力浸

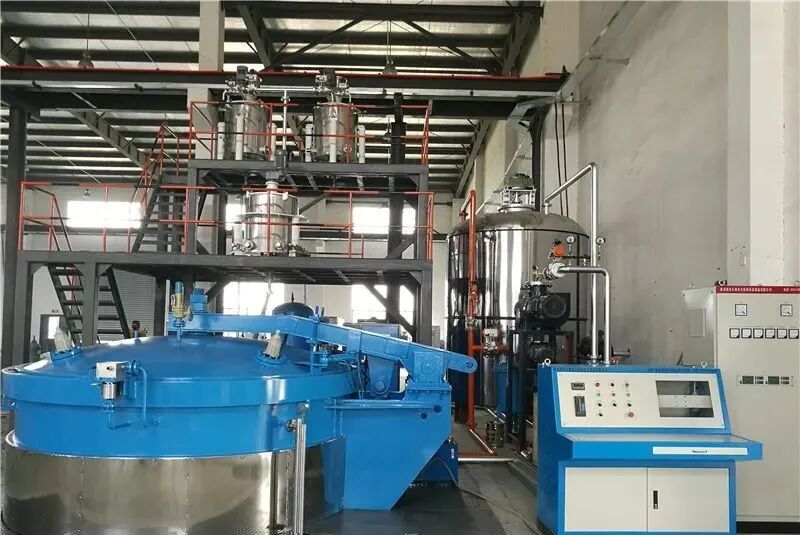

高压电动机，以及对绝缘质量要求较高的中小型电动机，其绕组可实行真空压力浸漆。浸漆时，将电动机的定子置于密闭的盛漆容器中，利用真空技术排除潮气。绕组浸漆后，在漆面加200～700kPa的压力，使漆液渗透到绕组的所有缝隙中和绝缘纸的毛细孔深处，以保证浸漆质量。

浸漆完毕，将定子置于金属丝网上，使漆滴净，并用蘸有汽油的棉布将定子铁芯表面和机座外表面的漆膜擦去，以免减小气隙而影响转子的装配。

绕组浸漆干燥后，不可用钢丝刷来刷除铁芯内腔的漆膜。否则，钢丝刷上的钢丝一旦折断，就可能有小段钢丝头掉在铁芯的槽口上，尤其是将钢丝刷插到槽楔的边缘时，若有折断的钢丝残留下来，即使用压缩空气也吹不掉，而在电动机运行时，残留的钢丝头会擦坏转子。所以，禁止用钢丝刷刷除铁芯内腔的漆膜。

温度是影响电机浸漆效果的重要因素之一，它直接影响着涂料的粘度、流动性和固化速度，从而影响最终绝缘层的质量和性能。以下是温度对电机浸漆效果的主要影响：

涂料粘度和流动性：温度的变化会影响涂料的粘度，高温会使涂料粘度降低，从而提高其流动性，有利于涂料在电机表面形成均匀、致密的绝缘层。

固化速度：温度的升高会加快涂料的固化速度，使其更快形成坚固的绝缘层。但是如果温度过高，可能导致涂料固化过快，影响涂料的流平性和绝缘层的致密性。

涂料耐热性：电机在工作过程中可能会受到较高的温度影响，因此浸漆后的涂料需要具有良好的耐热性能，以保证绝缘层在高温环境下的稳定性和耐久性。

环境条件控制：除了温度变化外，环境湿度等因素也会影响涂料的固化和绝缘层的质量。温度的变化可能会伴随着湿度的变化，因此需要控制好环境湿度，以确保浸漆过程的质量稳定性。

绝缘浸漆和绕组浸漆都是电机制造过程中的重要工艺，它们有着密切的关系，都是为了保护电机的绝缘系统，确保电机在运行过程中能够安全、稳定地工作。它们之间的关系主要表现在以下几个方面：

相互依赖关系：绕组浸漆是指对电机线圈进行浸渍处理，形成绝缘保护层，以增强其绝缘性能；而绝缘浸漆则是对整个电机部件进行浸涂，包括绕组和其他关键部件，使整个电机形成均匀的绝缘层。两者相辅相成，共同构成电机的绝缘保护系统。

绝缘层的统一性：通过绝缘浸漆，可以使整个电机部件都覆盖上绝缘涂料，包括绕组在内，从而形成一个统一的绝缘层。这种绝缘层既可以保护绕组免受外界环境的侵害，也可以提高整个电机的绝缘性能，确保电机在高压、高温等复杂工况下的安全运行。

绝缘性能的协同作用：绝缘浸漆和绕组浸漆都是提高电机绝缘性能的重要手段，它们的协同作用可以有效提高电机的耐电压能力、耐热能力以及抗潮湿能力，从而提高整个电机的安全可靠性。

总的来说，电机浸漆工艺是保证电机长期稳定运行的重要步骤。它可以保护电机免受外界环境的影响，提高其安全性能和使用寿命。
